Tolérances en extrusion de profilés PVC rigide et souple : guide complet 2025

Ce que vous allez apprendre dans cet article Points clés — Temps de lecture estimé : 8 minutes ▸ Les normes de référence applicables aux tolérances des profilés extrudés (ISO 2768) ▸ Les tableaux de tolérances pour le PVC rigide : classes fine, moyenne et grossière ▸ Les spécificités des tolérances pour le PVC souple et les élastomères ▸ Les 6 facteurs qui influencent les tolérances atteignables en production ▸ Comment spécifier les tolérances dans votre cahier des charges sans sur-spécifier

La tolérance dimensionnelle est l’un des paramètres les plus critiques d’un profilé plastique extrudé — et l’un des plus mal compris. Trop serrée, elle génère des rebuts de production coûteux et des délais allongés. Trop large, elle entraîne des problèmes d’assemblage, d’étanchéité ou d’aspect chez le client. Trouver le juste équilibre est un art que nos bureaux d’études maîtrisent depuis plus de 20 ans chez AP Extrusion.

Dans ce guide, nous vous présentons les tableaux de tolérances de référence applicables aux profilés PVC rigides et aux profilés PVC souples, les facteurs qui influencent les précisions atteignables en production, et les bonnes pratiques pour spécifier vos tolérances dans votre cahier des charges sans sur-contraindre inutilement le processus de fabrication.

La norme de référence : ISO 2768 et ses classes de tolérance

La norme ISO 2768 définit les tolérances générales pour les pièces usinées et extrudées sans indication de tolérance individuelle sur le plan. Elle est divisée en deux parties : ISO 2768-1 pour les tolérances dimensionnelles (longueurs, angles) et ISO 2768-2 pour les tolérances géométriques (planéité, rectitude, circularité) [1].

La norme ISO 2768-1 définit quatre classes de précision :

• Classe f (fine) : pour les pièces nécessitant une haute précision, produites sur des équipements de précision
• Classe m (moyenne) : la classe la plus courante pour les pièces techniques standard
• Classe c (grossière) : pour les pièces dont la précision est moins critique
• Classe v (très grossière) : rarement utilisée en extrusion plastique

En extrusion de profilés PVC rigide, la classe m (moyenne) est la référence standard pour les cotes non critiques. La classe f (fine) peut être atteinte sur des cotes spécifiques avec des lignes d’extrusion de précision et un contrôle renforcé. La classe c (grossière) s’applique généralement aux cotes hors-tout sur les grandes dimensions.

Tolérances pour les profilés PVC rigide

Le PVC rigide est la matière la plus favorable en termes de précision dimensionnelle. Sa nature amorphe (faible retrait thermique) et sa viscosité à l’état fondu permettent d’obtenir des tolérances serrées avec une bonne répétabilité. Voici les valeurs de référence selon la norme ISO 2768-1 :

Cote nominale (mm)	Classe f (fine)	Classe m (moyenne)	Classe c (grossière)	Recommandé extrusion
0,5 à 3	± 0,05	± 0,10	± 0,20	m
3 à 6	± 0,05	± 0,10	± 0,30	m
6 à 30	± 0,10	± 0,20	± 0,50	m à c
30 à 120	± 0,15	± 0,30	± 0,80	c
120 à 400	± 0,20	± 0,50	± 1,20	c
400 à 1000	± 0,30	± 0,80	± 2,00	c

Ces valeurs s’entendent pour des cotes de section transversale (largeur, hauteur, épaisseur de paroi) mesurées à température ambiante (23°C ± 2°C) après stabilisation du profilé. La colonne « Recommandé extrusion » indique la classe généralement atteignable sans surcoût en production standard chez AP Extrusion. Notre démarche Innovation & qualité intègre des contrôles dimensionnels systématiques en cours de production.

Cas particulier : la longueur de coupe

La tolérance sur la longueur de coupe est traitée séparément des cotes de section. En extrusion, la découpe est réalisée en ligne par une scie ou un couteau automatique. Les tolérances typiques sont :

• Longueur < 500 mm : ± 1 à ± 2 mm
• Longueur 500 mm à 2 000 mm : ± 2 à ± 3 mm
• Longueur > 2 000 mm (barres longues) : ± 3 à ± 5 mm

Si votre application requiert une tolérance de coupe plus serrée (par exemple ± 0,5 mm pour un assemblage précis), mentionnez-le explicitement dans votre cahier des charges — cela peut nécessiter une opération de découpe de précision en post-extrusion.

Tolérances pour les profilés PVC souple et TPE

Les profilés en matière souple (PVC souple, TPE, SEBS) présentent des spécificités importantes en matière de tolérances. La nature élastique de ces matières rend la mesure dimensionnelle plus complexe — une pression de mesure même légère déforme la pièce — et le retrait thermique est plus important et moins prévisible que pour le PVC rigide.

Type de cote	Tolérance indicative	Remarque
Cotes de section (largeur, hauteur)	± 0,30 à ± 0,80 mm	Selon dureté Shore et géométrie
Épaisseur de paroi	± 0,20 à ± 0,50 mm	Plus difficile à maîtriser que le rigide
Longueur de coupe	± 2 à ± 5 mm	Retrait thermique après découpe
Rectitude (flèche sur 1 m)	2 à 8 mm/m	Augmente avec la souplesse
Diamètre de couronne	± 5 à ± 20 mm	Selon masse linéique et souplesse

Pour les profilés souples, il est recommandé de spécifier les cotes à l’état libre (sans contrainte) et de préciser les conditions de mesure (température, durée de stabilisation après extrusion, force de mesure si applicable). La norme ISO 23529 définit les méthodes de préparation et de conditionnement des éprouvettes en caoutchouc et TPE pour les mesures dimensionnelles [2].

Le cas de la co-extrusion PVC rigide + TPE souple

Dans un profilé co-extrudé bi-matière combinant un corps rigide et une lèvre souple, les tolérances s’appliquent différemment selon les zones. La zone rigide suit les tolérances ISO 2768 standard. La zone souple suit les tolérances élargies indiquées ci-dessus. L’interface entre les deux matières est maîtrisée par la conception de la filière — c’est un paramètre critique que notre bureau d’études optimise à chaque nouveau projet.

Les 6 facteurs qui influencent les tolérances atteignables

Facteur	Impact favorable	Impact défavorable
Dureté de la matière	PVC rigide : tolérances serrées possibles	PVC souple (Shore A 40) : tolérances +50 à +100 %
Complexité de la section	Section simple (tube, cornière) : meilleure précision	Section complexe multi-chambres : tolérances élargies
Épaisseur de paroi	Paroi épaisse (> 3 mm) : bonne précision	Paroi fine (< 1 mm) : tolérance difficile à tenir
Température de refroidissement	Refroidissement lent et homogène : meilleur résultat	Refroidissement rapide ou asymétrique : risque de cambre
Retrait thermique	Matières semi-cristallines (PP, PE) : retrait élevé	Matières amorphes (PVC, ABS) : retrait faible
Vitesse d’extrusion	Vitesse lente : meilleure précision dimensionnelle	Vitesse élevée : économique mais tolérances élargies

Ces facteurs sont interdépendants. Par exemple, une paroi fine en matière souple à vitesse d’extrusion élevée cumule trois facteurs défavorables — c’est une configuration qui requiert une vigilance particulière lors de la conception de la filière. Nos experts de la matière plastique analysent systématiquement ces interactions avant de valider les tolérances atteignables pour chaque projet.

Comment spécifier les tolérances dans votre cahier des charges

La règle d’or : ne spécifier que les cotes fonctionnellement critiques

L’erreur la plus fréquente est de spécifier des tolérances serrées sur toutes les cotes du profilé. Cette sur-spécification génère des coûts de production plus élevés (contrôles renforcés, rebuts plus importants) et des délais allongés, sans apporter de valeur fonctionnelle réelle.

La bonne approche est d’identifier les cotes qui ont un impact fonctionnel direct, et de ne spécifier des tolérances serrées que sur celles-là. Les autres cotes peuvent être laissées aux tolérances générales ISO 2768-m. Par exemple :

• Cote d’assemblage dans un rail ou une rainure → tolérance serrée (ex : ± 0,15 mm)
• Cote d’étanchéité d’une lèvre souple → tolérance adaptée à la matière
• Largeur hors-tout d’un profilé décoratif → tolérance standard ISO 2768-m
• Épaisseur de paroi non fonctionnelle → tolérance standard ou grossière

Comment indiquer les tolérances sur un croquis

Si vous fournissez un croquis ou un plan technique, voici les bonnes pratiques :

1. Indiquer la cote nominale en millimètres (ex : 25,0 mm)
2. Ajouter la tolérance uniquement sur les cotes critiques (ex : 25,0 ± 0,2 mm)
3. Préciser en note de bas de plan : « Tolérance générale ISO 2768-m sauf indication contraire »
4. Identifier les cotes de référence avec un encadré ou une flèche annotée
5. Préciser les conditions de mesure si nécessaire (température, état de contrainte)

Si vous n’avez pas encore de plan formalisé, notre processus de conception prévoit une phase d’étude de faisabilité lors de laquelle notre bureau d’études vous propose des tolérances atteignables pour chaque cote de votre profilé, en fonction de la matière choisie et de la géométrie.

Les tolérances dans les secteurs réglementés

Dans certains secteurs, les tolérances sont imposées par des normes sectorielles qui priment sur l’ISO 2768 :

• Ferroviaire (EN 45545) : pas de spécification de tolérance propre, mais les cotes doivent être compatibles avec les systèmes d’assemblage des équipementiers
• Médical (ISO 13485) : le système qualité impose une validation formelle des tolérances dans le dossier technique du dispositif
• Bâtiment (EN 12608 pour les profilés fenêtre PVC) : tolérances définies par la norme pour les profilés de menuiserie
• Automobile : tolérances définies au cas par cas par le cahier des charges du constructeur ou de l’équipementier

Contrôle qualité des tolérances chez AP Extrusion

AP Extrusion réalise des contrôles dimensionnels systématiques à trois niveaux dans la chaîne de production :

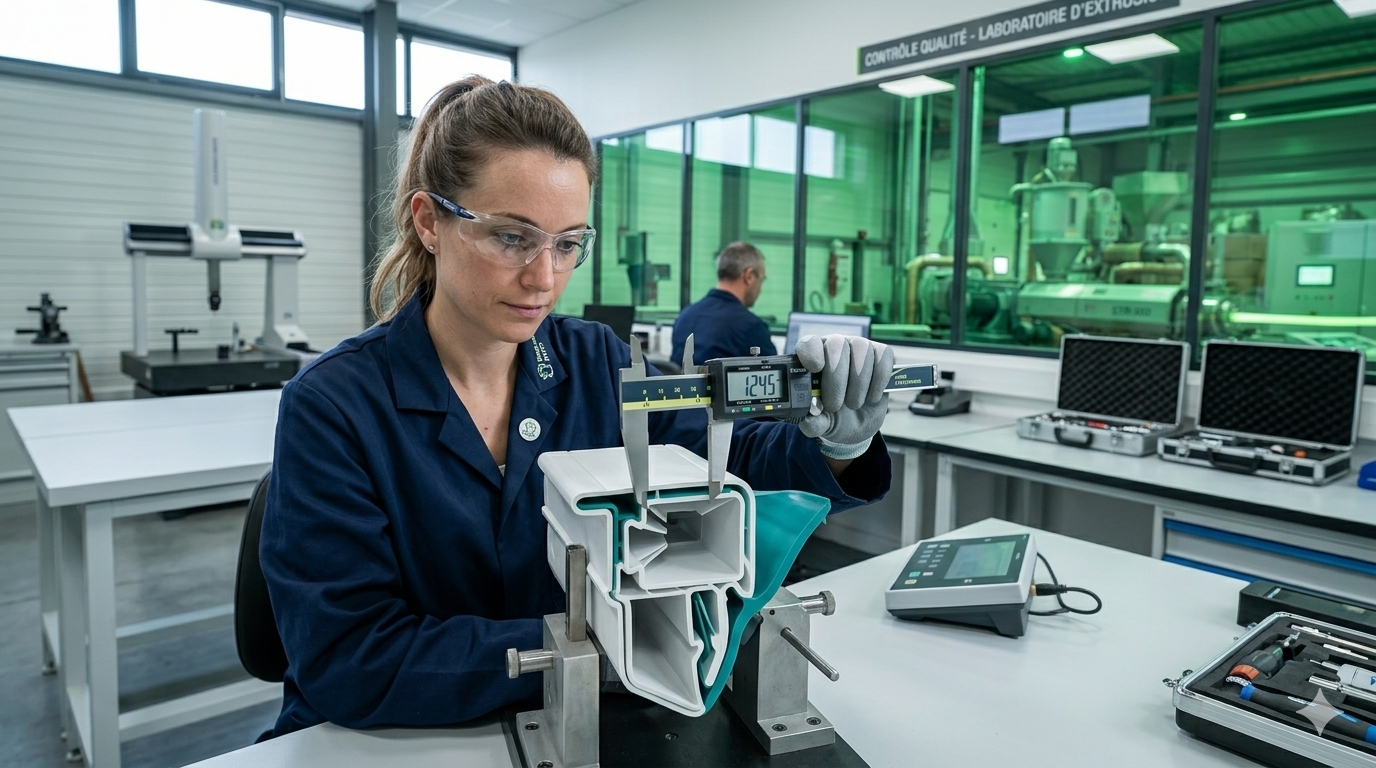

1. Contrôle en cours de production : mesures régulières sur les cotes critiques avec des instruments calibrés (micromètre, pied à coulisse digital, projecteur de profil)
2. Contrôle de premier article : mesure complète de toutes les cotes du profilé lors du démarrage de chaque production et après tout changement de réglage
3. Contrôle réception client : selon les exigences du cahier des charges, un rapport dimensionnel complet peut être fourni avec chaque lot livré

Nos équipements de mesure sont calibrés annuellement selon les exigences de notre système qualité, conformément aux principes de la norme ISO 9001. Tous nos résultats de contrôle sont tracés et archivés, permettant une traçabilité complète de chaque lot en cas de réclamation qualité [3].

Foire aux questions — Tolérances en extrusion plastique

Q — Quelle norme s’applique par défaut aux tolérances des profilés extrudés ?

En l’absence de spécification explicite dans le cahier des charges, AP Extrusion applique la norme ISO 2768-1 classe m (moyenne) pour les cotes dimensionnelles des profilés PVC rigide. Pour les profilés souples, des tolérances élargies spécifiques aux élastomères sont appliquées. Si vous avez des exigences particulières, précisez-les dans votre cahier des charges.

Q — Peut-on atteindre des tolérances de ± 0,05 mm en extrusion PVC rigide ?

Oui, mais uniquement sur des cotes de petit gabarit (< 6 mm) avec une géométrie simple, une matière bien formulée et un contrôle renforcé en production. Sur des cotes supérieures à 30 mm, une tolérance de ± 0,05 mm est pratiquement inatteignable en extrusion standard. Avant de spécifier une tolérance très serrée, consultez notre bureau d’études pour valider la faisabilité et chiffrer le surcoût éventuel.

Q — Comment mesurer correctement un profilé PVC souple ?

Les profilés souples doivent être mesurés à l’état libre (sans contrainte), à température ambiante (23°C ± 2°C), après une période de stabilisation d’au moins 2 heures après extrusion. La force de mesure doit être la plus faible possible (< 0,5 N recommandé). Un projecteur de profil optique ou une machine de mesure sans contact donne les résultats les plus fiables.

Q — La tolérance sur la longueur de coupe est-elle incluse dans l’ISO 2768 ?

Oui, l’ISO 2768-1 s’applique également aux longueurs. Cependant, la tolérance sur la longueur de coupe en extrusion est souvent plus large que ce que prévoit la norme pour les pièces usinées, en raison du retrait thermique du plastique après découpe. AP Extrusion précise les tolérances de coupe atteignables pour chaque projet lors de l’étude de faisabilité.

Q — Un rapport de contrôle dimensionnel peut-il être fourni avec chaque livraison ?

Oui. AP Extrusion peut fournir un rapport de contrôle dimensionnel (RCD) avec chaque lot livré, selon vos exigences qualité. Ce document liste les cotes mesurées, les tolérances spécifiées et les résultats conformes ou non conformes. Pour les projets avec cette exigence, mentionnez-le dans votre cahier des charges dès le départ.

Sources

[1] ISO 2768-1 — Tolérances générales — Norme de référence pour les tolérances des profilés extrudés

[2] ISO 23529 — Caoutchouc et TPE : préparation des éprouvettes — Conditions de mesure pour les matières souples

[3] ISO 9001 — Management de la qualité — Système qualité appliqué au contrôle dimensionnel en production

[4] Plastics Europe — Données techniques plasturgie — Propriétés de retrait des thermoplastiques courants

[5] CETIM — Centre Technique des Industries Mécaniques — Bonnes pratiques de spécification dimensionnelle des pièces plastiques

Conclusion

La maîtrise des tolérances en extrusion plastique est un équilibre entre les exigences fonctionnelles de votre application et les contraintes physiques du procédé. Une tolérance bien spécifiée — ni trop serrée ni trop large — est celle qui garantit la conformité fonctionnelle de votre profilé sans générer de surcoût de production inutile.

Pour aller plus loin, découvrez comment rédiger un cahier des charges complet pour un profilé plastique, et comprenez le processus de conception de la filière d’extrusion qui détermine les tolérances atteignables dès la phase de conception de l’outillage.
