Post-extrusion : découpe, perçage, assemblage — ce qu’il faut anticiper dès la conception

Ce que vous allez apprendre dans cet article Points clés — Temps de lecture estimé : 8 minutes ▸ Les 8 opérations de post-extrusion les plus courantes et leurs équipements ▸ Pourquoi anticiper les finitions dès la phase de conception réduit les coûts ▸ Les règles de conception qui facilitent le perçage, la découpe et l’assemblage ▸ Avantages d’une post-extrusion intégrée chez le même fabricant ▸ Les cas où une opération de post-extrusion peut être éliminée par une meilleure conception

L’extrusion plastique produit des profilés en longueur continue — mais dans la grande majorité des projets industriels, le profilé extrudé n’est pas utilisé tel quel. Il doit être découpé, percé, fraisé, marqué ou assemblé avec d’autres composants avant d’être intégré dans le produit final. Ces opérations de post-extrusion sont souvent négligées lors de la phase de conception, entraînant des surcoûts et des délais supplémentaires qui auraient pu être évités.

Chez , nous réalisons l’ensemble des opérations de post-extrusion en interne. Cette intégration verticale — de l’extrusion jusqu’aux pièces finies prêtes à monter — est un avantage décisif pour nos clients qui cherchent à simplifier leur chaîne d’approvisionnement et à réduire leurs délais.

Dans ce guide, nous vous présentons les 8 opérations de post-extrusion les plus courantes, les règles de conception qui les facilitent, et les erreurs à éviter pour ne pas générer de surcoûts inutiles.

Les 8 opérations de post-extrusion les plus courantes

Opération	Équipements utilisés	Applications typiques
Découpe à longueur	Scie circulaire, couteau rotatif, scie à ruban	Toutes applications — longueur standard ou à la demande
Découpe angulaire	Scie d’onglet CNC	Cadres, encadrements, assemblages à 45° ou 90°

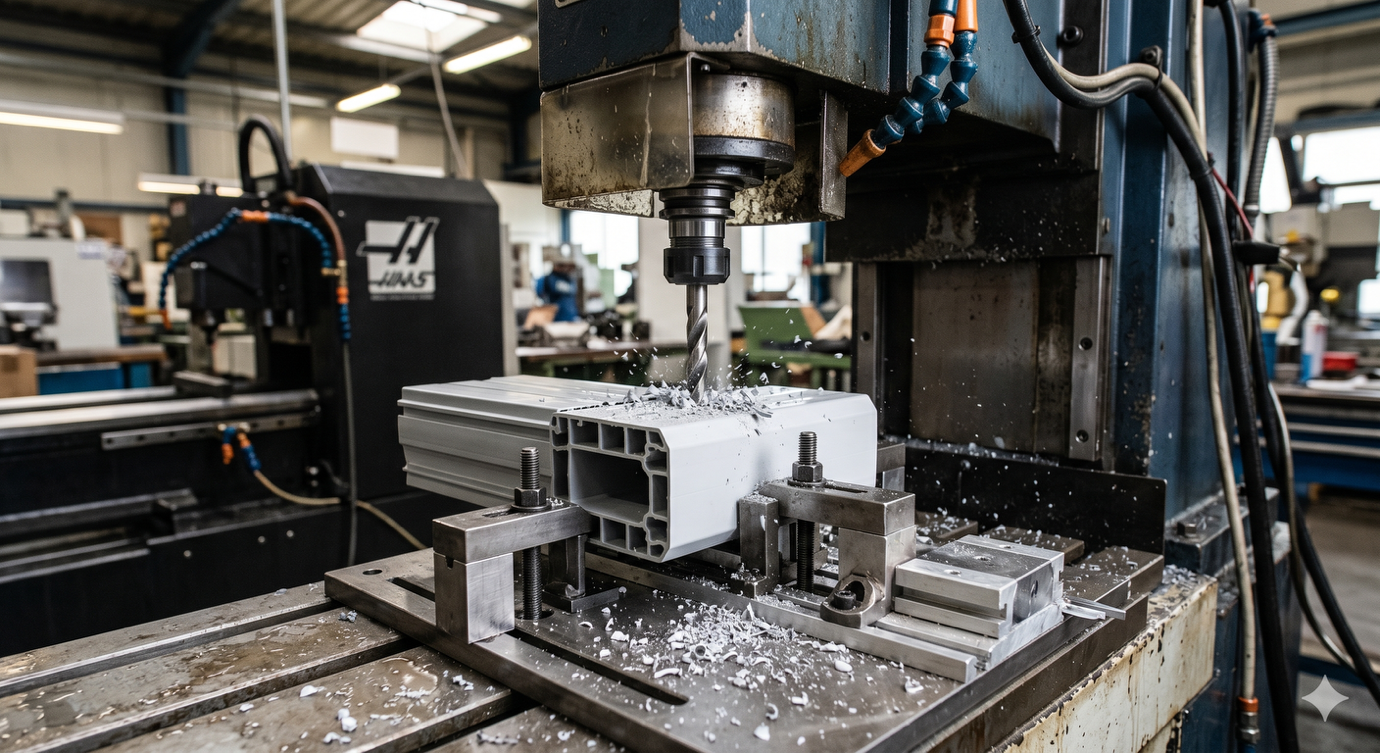

Perçage	Perceuse colonne, centre d’usinage	Fixations, passages de câbles, assemblages boulonnés
Fraisage / rainurage	Fraiseuse CNC	Rainures de guidage, logements d’insert, chanfreins
Taraudage	Machine à tarauder	Filetages pour visserie directement dans le profilé
Poinçonnage / découpe laser	Poinçonneuse, laser CO₂ ou fibre	Formes complexes, découpes répétitives en série
Assemblage / collage	Pistolet bi-composant, presse de collage	Jonctions de profilés, intégration d’inserts, capuchons
Marquage / gravure	Laser marquage, tampographie	Identification, numérotation, logo client sur profilé

Ces opérations peuvent être combinées sur une même pièce. Par exemple, un profilé de structure peut être découpé à longueur, percé à intervalles réguliers, taraudé aux extrémités et marqué avec une référence client — le tout en une seule passe sur un centre d’usinage. Cette intégration réduit les manutentions et améliore la répétabilité dimensionnelle. Consultez notre page pour voir nos capacités de production.

Pourquoi anticiper les finitions dès la conception change tout

La géométrie du profilé influence directement les opérations d’usinage

Un profilé bien conçu facilite les opérations de post-extrusion et réduit les coûts d’usinage. Par exemple :

• Une paroi d’épaisseur suffisante (minimum 2 mm recommandé) facilite le perçage sans risque d’éclatement
• Des nervures de guidage intégrées dans la section du profilé permettent un positionnement précis sur les gabarits d’usinage — sans fixation supplémentaire
• Des congés de raccordement dans les angles intérieurs réduisent les concentrations de contraintes lors du perçage et du fraisage
• Une géométrie symétrique facilite le retournement de pièce et réduit les temps de réglage sur les centres d’usinage

Certaines opérations de post-extrusion peuvent être éliminées par la conception

La règle d’or : si une opération de post-extrusion peut être remplacée par une fonctionnalité intégrée dans la section du profilé, le coût global diminue. Exemples concrets :

• Rainure de guidage intégrée dans le profilé → élimine une opération de fraisage
• Lèvre de clipsage intégrée via co-extrusion souple → élimine l’assemblage d’un joint séparé
• Zone de fragilisation intégrée (nervure fine) → permet une découpe manuelle sans outillage
• Insert taraudé co-extrudé (matière technique dans une zone ciblée) → élimine le taraudage

Notre bureau d’études analyse systématiquement ces opportunités lors de la phase de conception du profilé. Découvrez le chez AP Extrusion.

Règles de conception pour chaque opération de post-extrusion

Découpe à longueur

La découpe est l’opération de post-extrusion la plus universelle. Quelques règles :

• Épaisseur de paroi minimale : 1,5 mm pour une découpe propre sans bavures — en dessous, risque d’éclatement et de déformation
• Angle de découpe : la découpe à 90° est la plus économique. Les coupes d’onglet (45°, 60°…) nécessitent un outillage spécifique
• Tolérances de coupe : typiquement ± 1 à ± 3 mm selon la longueur — préciser les exigences dans votre si la tolérance est critique

Perçage

Le perçage de profilés plastiques extrudés suit des règles différentes du perçage métal :

• Vitesse de perçage : plus lente que le métal pour éviter la fusion locale — vitesse de coupe 30 à 80 m/min selon la matière
• Géométrie du foret : forets à hélice lente (angle de pointe 60-90°) pour le PVC, forets à hélice rapide pour les thermoplastiques techniques
• Paroi minimale autour du trou : minimum 1,5× le diamètre du trou pour éviter l’éclatement
• Refroidissement : à l’air ou sans lubrifiant pour la plupart des plastiques — éviter les huiles de coupe qui peuvent fragiliser certains polymères

Assemblage et collage

L’assemblage de profilés plastiques extrudés peut utiliser plusieurs techniques selon les matières et les contraintes mécaniques :

• Collage : adhésifs bi-composant polyuréthane ou époxy — préférer les surfaces légèrement abrasées pour améliorer l’accroche
• Soudage par ultrasons : adapté au PVC rigide, ABS, PC — joint très résistant mais outillage spécifique
• Vissage direct : préférer les vis à filet plastique (type EJOT) qui créent leur propre filetage dans le profilé
• Clipsage : intégrer les clips directement dans la section du profilé pour éviter des pièces d’assemblage séparées

Post-extrusion intégrée chez AP Extrusion : les avantages

Critère	Post-extrusion chez AP Extrusion	Sous-traitance externe
Délai	Intégré — pas de délai transport	7 à 21 jours supplémentaires
Coût logistique	Aucun — production continue	Transport aller-retour + manutention
Traçabilité	Lot unique de la matière à la pièce finie	Rupture de traçabilité possible
Qualité	Contrôle intégré sur la ligne	Contrôle à réception requis
Flexibilité	Modifications rapides sans surcoût	Délai de mise en route à chaque changement

La post-extrusion intégrée chez AP Extrusion permet de livrer des pièces prêtes à monter — sans étape intermédiaire de sous-traitance. Pour les clients qui s’approvisionnent en grandes quantités avec des cadences régulières, nous pouvons également proposer du conditionnement à la pièce — chaque pièce emballée individuellement avec son étiquette de référence, prête pour la ligne d’assemblage. Cette offre est particulièrement valorisée dans les secteurs et .

Tolérances et contrôle qualité des pièces post-extrudées

Les opérations de post-extrusion introduisent leurs propres tolérances, qui s’ajoutent aux tolérances d’extrusion. Pour une pièce finie, les tolérances cumulatives doivent être analysées globalement :

• Tolérance de coupe : ± 1 à ± 3 mm selon la longueur et l’outillage
• Tolérance de positionnement du perçage : ± 0,2 à ± 0,5 mm selon le gabarit utilisé
• Tolérances d’extrusion : selon la norme — voir notre guide complet sur les

Le contrôle qualité des pièces post-extrudées est réalisé en intégrant toutes les opérations dans le plan de contrôle global du projet. Les cotes critiques sont vérifiées à chaque démarrage de production et par prélèvements en cours de production.

Foire aux questions

Q — AP Extrusion peut-il réaliser toutes les opérations de finition en interne ?

Oui. AP Extrusion dispose en interne des équipements pour réaliser la découpe à longueur, la découpe angulaire, le perçage, le fraisage, le taraudage et le marquage. Ces opérations sont intégrées dans la chaîne de production, ce qui garantit la traçabilité et réduit les délais. Pour les opérations plus spécifiques (découpe laser complexe, soudage ultrasonique), nous travaillons avec des partenaires qualifiés.

Q — Peut-on faire percer un profilé plastique sans qu’il s’éclate ?

Oui, à condition de respecter quelques règles : épaisseur de paroi suffisante (minimum 1,5× le diamètre du trou), vitesse de perçage adaptée à la matière, et géométrie de foret correcte. Les matières fragiles comme le PC non traité ou les profilés co-extrudés avec zones de transition rigide/souple nécessitent une attention particulière. Notre bureau d’études valide la faisabilité du perçage lors de l’analyse du cahier des charges.

Q — Est-il possible d’intégrer des inserts métalliques dans un profilé plastique extrudé ?

Oui, par deux méthodes principales : l’insertion à chaud après extrusion (l’insert métallique est chauffé et inséré en force dans un logement préformé) ou l’insertion mécanique avec clipsage. Certains inserts peuvent également être co-extrudés avec le profilé dans des cas spécifiques. La méthode optimale dépend de la géométrie du profilé et des contraintes de l’assemblage final.

Q — La découpe laser est-elle possible sur tous les plastiques extrudés ?

La découpe laser est possible sur la majorité des thermoplastiques, mais les conditions varient selon la matière. Le CO₂ est adapté au PVC, PC, PMMA et ABS. Le laser fibre convient mieux aux matières techniques (PEEK, PEI). Attention : la découpe laser du PVC génère des gaz chlorés (HCl) qui nécessitent une aspiration spécifique. AP Extrusion recommande la découpe circulaire pour les grandes séries — plus rapide et plus économique — et le laser pour les formes complexes en petite série.

Q — Comment spécifier les opérations de post-extrusion dans mon cahier des charges ?

Sources

[1] — Applicables aux profilés extrudés et aux pièces post-extrudées

[2] — Données sur les opérations de transformation secondaire des plastiques

[3] — Intégration verticale et compétitivité dans la plasturgie française

Conclusion

Les opérations de post-extrusion ne sont pas une contrainte inévitable — elles sont le prolongement naturel du processus de conception d’un profilé plastique sur mesure. Bien anticipées dès la phase de conception, elles peuvent être minimisées, optimisées ou intégrées directement dans la géométrie du profilé. AP Extrusion vous accompagne sur l’ensemble de cette chaîne, de la conception de la filière jusqu’aux pièces finies prêtes à monter.

Pour préparer votre projet, consultez notre guide sur le et notre guide sur le .

Votre projet nécessite des profilés avec finitions intégrées ? Notre bureau d’études analyse votre besoin de A à Z ▸ Formulaire : ap-extrusion.com/contact/ ▸ Tél : 03 44 25 51 17 — Email : commercial@ap-extrusion.com ▸ Découpe, perçage, marquage, conditionnement — tout en interne
